Vrhunska platforma za sinkronizaciju vremena i frekvencije

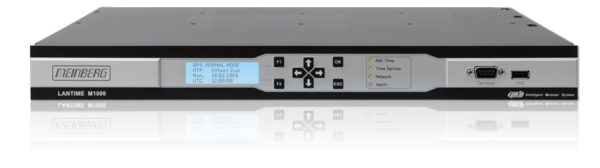

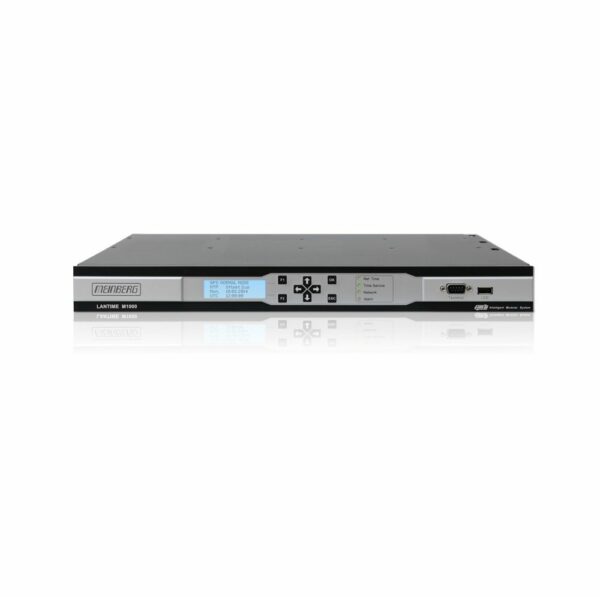

Svestrano i modularno rješenje za sinkronizaciju vremena i frekvencije u 19 inčnom kućištu. LANTIME M1000 dio je inteligentne modularne sinkronizacijske serije i nudi visoko modularno i fleksibilno sinkronizacijsko rješenje u 1U rack sustavu. Njegov oblik čini LANTIME M1000 izuzetno pogodnim za različite mrežne aplikacije.
Glavne značajke
• IMS – Inteligentna modularna platforma za sinkronizaciju
• Moduli koji se mogu zamjenjivati u radu, zamjenjivi su i na terenu
• Beskrajne kombinacije modula
• Optimizirano korištenje prostora
• Redundantni izvori napajanja i referentnih izvora signala
• Upravljanje bazirano na webu za sve module
• Do 16 dodatnih LAN priključaka
• Do 4 modula PTP (IEEE 1588-2008)
• Različiti tipovi I / O modula
• Rubidium opcija preko vanjskog kućišta
Opcije ulaznog signala
• GNSS: GPS, GLONASS, Galileo, BeiDou
• Radio Signal: DCF77 – PZF prijemnik
• Vrem. oznake: IRIG AM, IRIG DCLS
• Serijski niz: RS232 TOD+PPS
• Pulsevi: 1PPS
• Frekvencije: Različite frekvencije (1kHz – 10MHz)
• BITS / Clock: E1|T1 (framed) / 2.048|1.544 MHz (unframed)
• Mreža: NTP, IEEE 1588v2, Synchronous Ethernet

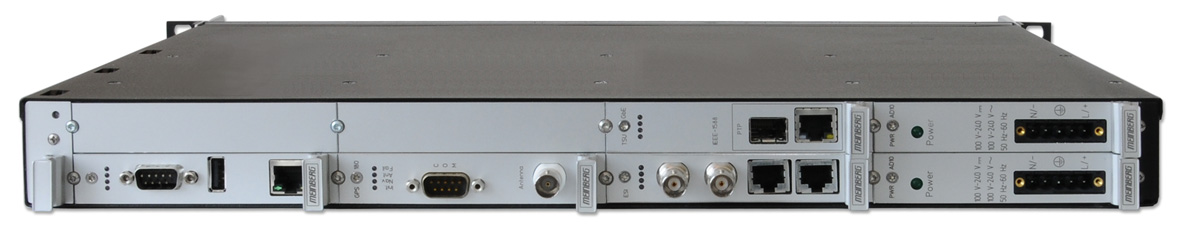

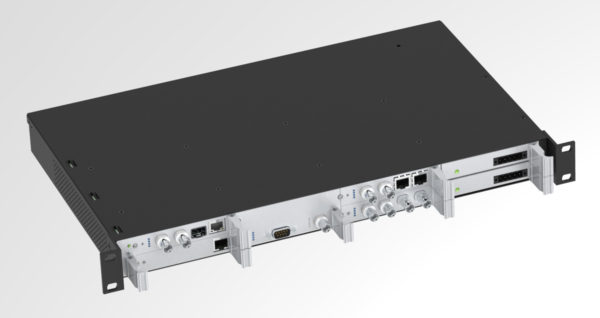

Procesorska jedinica – CPU
Sadrži CPU modul koji radi kao glavni kontroler uređaja i pruža web sučelje i druge usluge upravljanja, kao i NTP. IMS platforma podržava jedan procesorski utor po osnovnoj matičnoj ploči.
Satni modul – CLK
Slot za modul referentnog sata koji sadrži ili GPS, GLONASS, Galileo, BeiDou, PZF (DCF77) prijemnik ili TCR (Time Code Reader) uključujući glavni oscilator. Modul takta daje standardne signale kao što su 1PPS, 10 MHz i serijski vremenski niz. Do dva CLK slota mogu raditi po osnovnoj matičnoj ploči.
Moduli koji se mogu koristiti:
IMS-GPS: GPS prijemnik
IMS-GNS: GPS/GLONASS/Galileo/BeiDou prijemnik
IMS-PZF: DCF77 prijemnik
IMS-TCR: Čitač vremenskog koda i generator (IRIG, AFNOR …)
Interni modul za prebacivanje, potreban za korištenje rješenja s više prijemnika. Automatsko ili daljinsko upravljanje prebacivanjem izvora signala bez diskontinuiteta , promjene referentnih signala od 2,048 MHz za redundantne telekomunikacijske aplikacije.
MRI
Ako aplikacija zahtijeva korištenje vanjskih izvora sinkronizacije umjesto radio / GNSS signala, MRI kartica omogućuje instaliranom modulu sata da se sinkronizira s vremenskim kodovima 1PPS, 10MHz, DCLS i AM (IRIG B, AFNOR, IEEE1344 ili C37.118).
Moduli koji se mogu koristiti:
IMS-MRI: Standard reference input signals (1PPS, 10 MHz, IRIG-AM, IRIG-DCLS)
IMS-ESI: Extended reference input signals (1PPS, var. frequencies, E1/T1)
IMS-HPS: IEEE 1588v2 Input/Output, Synchronous Ethernet Input/Output, NTP (Output)
Slot MRI1: Ulazni signali su izravno spojeni na CLK1
Slot MRI2: Ulazni signali su izravno spojeni na CLK2 (redundancija)
Izlazni signali dostupni su s oba sata (prekapčanjem)
Svi ESI i I/O moduli mogu raditi u MRI slotovima.
ESI
Modul ESI (External Synchronization Input) omogućuje dodavanje dodatnih izvora sinkronizacije u IMS sustav. Prihvaća E1 i T1 izvore, i to kao Bitstream (2.048MBit / s / 1.544Mbit / s, podržava SSM / BOC) ili Frekvenciju (2.048MHz / 1.544MHz).
Moduli koji se mogu koristiti:
IMS-ESI: Prošireni referentni ulazni signali (1PPS, var. frequencies, E1/T1)
IMS-HPS: IEEE 1588v2 Input/Output, Synchronous Ethernet (Output only), NTP (Output)
Slot ESI1: Ulazni signali su izravno spojeni na CLK1
Slot ESI2: Ulazni signali su izravno spojeni na CLK2 (redundancija)
Izlazni signali dostupni su s oba sata (prekapčanjem)
Svil I/O moduli mogu raditi u ESI slotovima.
I/O
Moduli koji se mogu koristiti:
IMS-HPS: PTP / SyncE / Hardware NTP Interface
IMS-BPE: Basic Port Expansion
IMS-CPE: Configurable Port Expansion
IMS-LIU: Line Interface Unit (E1/T1 Telecom Signals)
IMS-LNO: 10 MHz sine Low Noise Option
IMS-LNE: LAN network expansion
IMS-SCG: Studio Clock Generator (Audio)
IMS-VSG: Video Sync. Generator
IMS-REL: Relejni kontaktni modul (Error Out)
IMS-FDM: Nadzor devijacije frekvencije za električne mreže
PWR
Dostupna su dva utora za napajanje za visoke zahtjeve snage i dodatnu redundacije konfiguracije. Dostupni su različiti modeli koji podržavaju širok raspon AC i / ili DC različitih naponskih područja.
ACM
Modul aktivnog hlađenja omogućuje operativnu uporabu M1000 u uvjetima visoke temperature. Zamjena komponenti je moguća u bilo kojem trenutku.

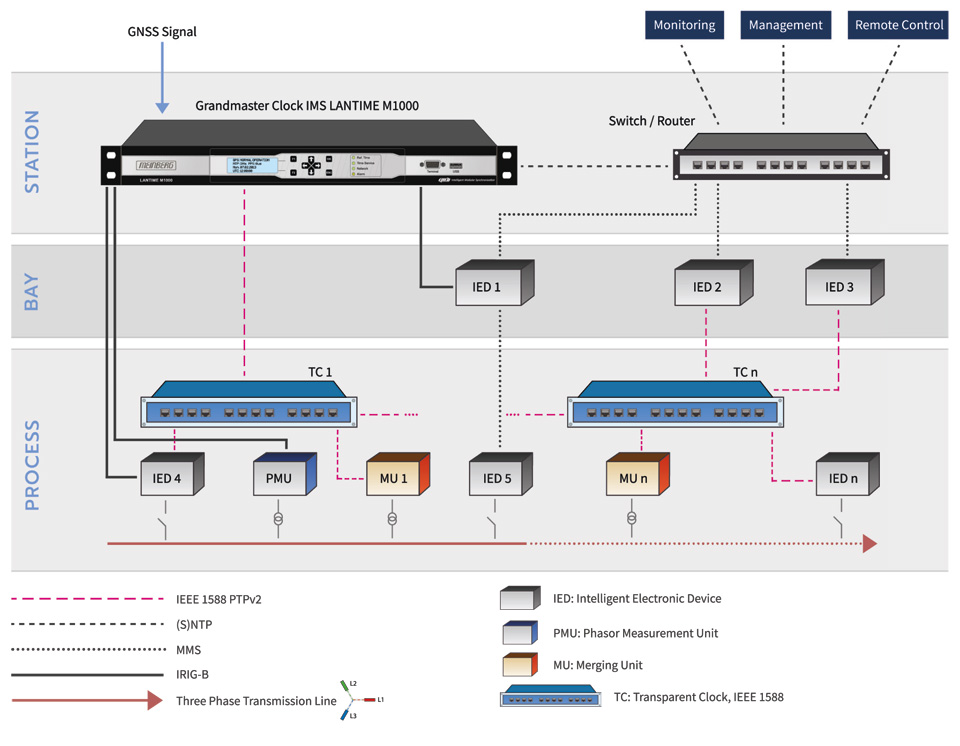

Energetika
• Nudi kombinaciju izlaza sinkronizacije za različite uređaje kao što su IED i SCADA sustavi
• IEEE 1588 Grandmaster (multi-profile, incl. IEEE 1588-2008, IEEE C37.238-2011, C37.238-2017 IEC 61588, IEC 61850-9-3 and IEC 62439-3 Annex B)
• IRIG and AFNOR Time Codes (DCLS and AM) In/Out
• (S)NTP Time server with HW time stamping
Emitiranje
• Može se lako integrirati u hibridna okruženja, kao I u All-IP scenarije
• Sinkro u SMPTE ST 2110 All-IP infrastrukturi, koja koriste PTP profil SMPTE ST 2059-2
• Video Formats: PAL (VITC podrška) NTSC Black Burst
• Video Signals: HD/SD Video Syncs (Tri-Level/Bi-Level Sync), H-Sync and V-Sync
• Audio Signals: Programmable word clock rates between 24Hz – 12.288MHz AES11-2003 (DARS)
Telekom
• GNSS (GPS, Galileo, BeiDou and/or Glonass) synchronized PRTC (compliant to ITU-T G.8272)
• IEEE 1588 Grandmaster (multi-profile, incl. ITU-T G.8275.1, ITU-T G.8275.2 and 8265.1)
• E1/T1 BITS and Clock In/Out (ITU-T G.703)
• 2048 unicast clients at full rate
• Synchronous Ethernet In/Out
• Za sva područja mobilnih mreža: jezgre, metro ili pristupne razine
Financije
• MiFID II Usklađenost (točnost označavanja vremena bolja od 100 mikrosekundi)
• PTP i NTP klient nadzor i revizija
• Visoko točna i pouzdana sinkronizacija računalnih sustava u financijskim aplikacijama
• Kombinira PTP Grandmaster
• (multi-profile, uključujući Default, Hybrid / Enterprise) i NTP poslužitelj s točnošću 10 ns vremenske oznake
• DSCP and IEEE 802.3p QoS
Standardna podrška uključuje:
3-godišnje jamstvo
Besplatna doživotna podrška putem: telefonom, e-mailom, daljinska podrška
Besplatna dostupnost najnovijih firmwera na stranicama Meinberga
Sigurnosno savjetovanje
